Conception d'ancrages actifs/passifs à Toulon : optimisation et sécurité

Le développement de Toulon, contraint entre la rade et les massifs calcaires environnants, a poussé l'urbanisation sur des terrains de plus en plus complexes : colluvions au pied du Faron, remblais sur d'anciens marécages asséchés, ou terrasses alluviales du Las. La conception d'ancrages actifs/passifs devient alors un enjeu critique pour stabiliser les excavations profondes et les murs de soutènement dans ces formations superficielles souvent médiocres. Sur des projets comme l'extension du quartier de la Loubière ou la réhabilitation de friches portuaires, la variabilité des matériaux rencontrés — des marnes altérées aux éboulis calcaires — impose une approche rigoureuse dès la phase de dimensionnement. Pour caractériser la fraction fine de ces sols avant toute modélisation, nous prescrivons des essais de limites d'Atterberg qui renseignent sur le potentiel de retrait-gonflement, un paramètre déterminant pour le frottement latéral unitaire qs des tirants.

Un ancrage mal dimensionné dans les limons toulonnais peut fluer de plusieurs centimètres avant rupture, compromettant la stabilité des ouvrages adjacents.

Comment nous travaillons

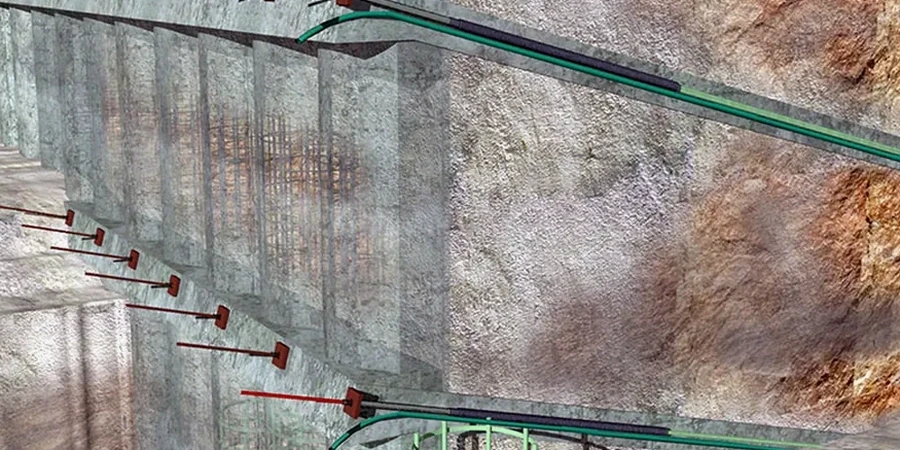

Contrairement au centre-ville historique ancré sur des poudingues compacts, les zones d'extension ouest vers La Seyne-sur-Mer présentent d'épais dépôts limoneux où le fluage peut réduire la capacité des ancrages passifs dans le temps. La conception d'ancrages actifs/passifs à Toulon exige donc un phasage précis : un ancrage actif précontraint de 400 à 600 kN permet de limiter les déplacements immédiats en tête de paroi, tandis qu'un ancrage passif, mobilisé progressivement, reprend les poussées différées. Le contexte sismique modéré de la région PACA (zone 3 selon l'Eurocode 8) nécessite des vérifications supplémentaires sur la résistance des scellements sous sollicitations cycliques. Dans les calcaires fracturés dominant la rade, un essai de perméabilité in situ est systématiquement programmé pour anticiper les venues d'eau qui lessiveraient le coulis de ciment avant sa prise.

Facteurs du sol local

L'erreur la plus fréquente sur les chantiers varois consiste à extrapoler les valeurs de frottement unitaire qs obtenues sur un seul sondage à l'ensemble de la paroi, sans tenir compte de l'hétérogénéité des remblais anthropiques. Nous avons expertisé des sinistres où des tirants de 20 mètres, dimensionnés sur la base d'un calcaire sain, traversaient en réalité des lentilles de vase compressible héritées d'anciens étangs. Le résultat : une perte de confinement du bulbe et un déplacement en tête incompatible avec les seuils de service. La norme NF P 94-282 impose des essais de contrôle sur au moins 10 % des ancrages, avec paliers de mise en charge et mesure des déplacements par comparateur. Négliger cette phase de vérification expose à des reprises coûteuses et à des contentieux sur la stabilité des mitoyens.

Paramètres de référence

Paramètre	Valeur typique
Diamètre de forage	100 à 200 mm selon type d'ancrage
Longueur de scellement (Lb)	3 à 10 m dans marne compacte
Charge de service (ELU)	150 à 800 kN
Pression d'injection (I.G.U.)	10 à 20 bars
Coefficient de sécurité sur scellement	≥ 2.0 (NF P 94-282)
Type de ciment	CEM II/A-LL 42.5 R
Espacement minimal entre tirants	≥ 1.5 m ou 5x diamètre
Zone sismique de Toulon	Zone 3 (Eurocode 8)

Autres services liés

Dimensionnement et essais de tirants

Modélisation par éléments finis du comportement de l'ancrage dans le sol en place, intégrant les paramètres de cisaillement obtenus par essais triaxiaux. Nous définissons la longueur libre, le scellement, la précontrainte et rédigeons le programme d'essais de convenance et de contrôle.

Suivi de chantier et auscultation

Supervision de la foration et de l'injection, avec contrôle des volumes de coulis réellement injectés. Instrumentation par cellules de charge et témoins sonores pour valider la mise en tension et détecter toute perte de charge différée.

Normes de référence

NF P 94-282 (Calcul géotechnique - Ouvrages de soutènement - Écrans), Eurocode 7 - Partie 1 (EN 1997-1:2004) : règles de calcul géotechnique, Eurocode 8 - Partie 5 (EN 1998-5:2004) : dispositions constructives parasismiques, Norme NF EN 1537 (Exécution des travaux géotechniques spéciaux - Tirants d'ancrage)

Questions et réponses

Quel budget prévoir pour une étude de conception d'ancrages actifs à Toulon ?

Le coût d'une mission de conception type G2PRO varie généralement entre €890 et €3.220 selon le linéaire de paroi à étudier et le nombre de phases de terrassement. Ce montant couvre le modèle géotechnique, les notes de calcul aux ELU et ELS, et la définition du programme d'essais in situ.

Quelle est la durée de vie d'un ancrage passif dans les marnes toulonnaises ?

La durabilité dépend de la protection anticorrosion. Un ancrage permanent en zone agressive (remblais hétérogènes, présence de sulfates) doit bénéficier d'une double protection (gaine + coulis). Conformément à la NF EN 1537, nous spécifions une durée de service de 50 à 100 ans pour les ouvrages définitifs.

Comment validez-vous la capacité portante d'un tirant d'ancrage sur mon chantier ?

Nous réalisons un essai de chargement par paliers successifs (0.3, 0.5, 0.75, 1.0, 1.25, 1.5 fois la charge de service), en mesurant le fluage résiduel. Le critère de stabilité exige un déplacement inférieur à 1 mm/20 min en palier maximal. Un rapport avec courbes effort-déplacement est remis sous 48 heures.
